详谈消防水炮布线方式的步骤

消防水炮是目前国内消防中是使用较多的一种安防设备，在我们的生活中也是非常的常见。但是大家对它布线方式的步骤有哪些都不是很了解，影响后期的使用效果。接下来消防炮厂的为大家简单介绍一下，希望能帮到大家。

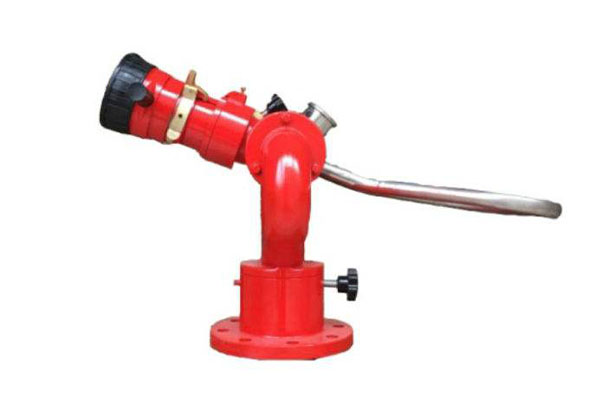

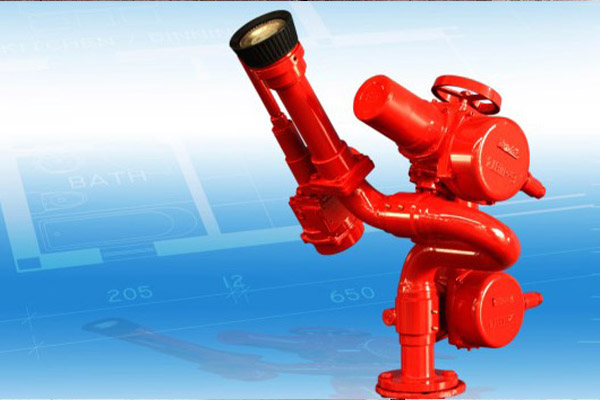

消防水炮有手动消防水炮，电控消防水炮，自动消防水炮，防爆自动消防水炮，防爆电控消防水炮，每一种设备的布线方式不一样，国内用的比较多的是ZDMS系列自动消防水炮，主要用于高大建筑的室内，如厂房，电影院，体育馆，图书馆及文化展会中间等等，只要目前的室内高度大于6m以是要根据消防部门要求设计与安装对应型号的自动消防水炮。自动消防水炮目前普遍用的是自动，手动，远程三种控制方式，当然电控消防水炮则是需要遥控器进行远程控制。

自动消防水炮具有联动第三方报警主机起到报警作用，可以实现探测火苗准确定位，可以通过消防控制室对现场画面进行远程控制，保护面积大，响应速度快等特点，能够减少扑救过程中所造成的损失。

自动消防水炮布线：

(1)水炮到现场区域控制箱：RVV3x1.5(水炮电源线 220V)+RVSP2x1.5(水炮控制线)

(2)电磁阀到现场区域控制箱：RVV2x1.5(电磁阀电源线)

(3)现场区域控制箱到末端试水装置：RVV3x1.5(末端试水装置电源线)+RVSP2x1.5(信号总线)

(4)现场区域控制箱到消防报警主机：RVV3x2.5( 电 源 线 )+RVSP2x1.5(信号总线)+RVSP2x1.5(远程控制线)

(5)水炮到消防报警主机：SYV-75-5(视频线)。(水炮不带视频时，则不需布视频和远程控制线，系统也不具备远程控制功能)

(6)消防报警主机到水泵房：RVV4x1.5(启泵线，启泵反馈线)。

注意:本系统中所有控制和信号线缆应采用双绞屏蔽线缆。此线缆为弱电线缆，不能与电磁阀电源线共管敷设，采用线槽敷设时，须采用分隔线槽。

相信大家看了上述有关消防水炮布线方式的步骤的相关内容之后，对于消防炮已经有了进一步的了解，希望上述内容能对大家有所帮助，想要了解更多内容可以电话联系我们或者关注我们的网站。
